用途：

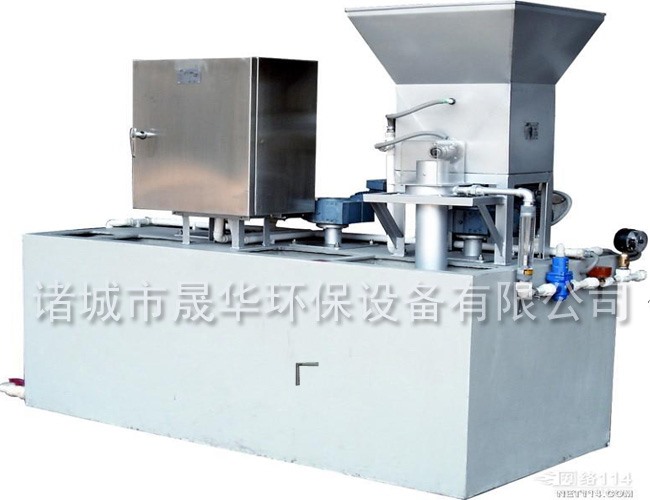

一體化溶解加藥裝置時一種將粉狀藥劑配置成一定濃度的藥液，并將其準確投加到加藥點的加藥系統，主要用于給水系統、循環系統、污泥脫水系統中高分子聚合物溶液的制備與投加。
工作原理及構造：
粉狀藥劑經定量供料裝置送入混合器中，與水進行完全混合后進入溶液箱中，混合液經多次攪拌后混勻成規定投加濃度的溶液，進入貯液室內，經計量泵投加到加藥點。
主要組成部分：料斗、振動系統、干粉定量投料器、進水系統、攪拌機、支架、溶液箱、扶梯及計量泵等組成。
特點：
1.集自動配料、溶解、投加于一體，全自動運行，連續制備與投加。
2.定量投藥裝置計量準確，采用無級變速器驅動，可方便調整供料量，配制藥劑濃度范圍大。
3.具有液位控制、物料檢測、振動輔助下料等功能，自動化程度很高。
技術性能參數表：
|
項目╲型號 |
GTF1000 |
GTF1500 |
GTF2000 |
GTF2500 |
GTF3000 |
|
|
制備能力（L/h） |
熟化時間一小時 |
1000 |
1500 |
2000 |
2500 |
3000 |
|
整機功率（kW） |
2.2(3.4*) |
2.8(4.0*) |
3（4.2*） |
3.3（4.5*） |
3.7（4.9*） |
|
|
PAM干粉投加量（kg/h） |
2~10 3~15 3.5~20 |
|||||
|
進水量（×1000L/h） |
0.5~1.5 |
1~2 |
1.5~2.5 |
3~3 |
2.5~3.5 |
|
|
外形尺寸 |
L |
2000 |
2500 |
2500 |
3000 |
3000 |
|
B |
900 |
1000 |
1200 |
1200 |
1500 |
|
|
H1 |
850 |
850 |
1000 |
1000 |
1000 |
|
|
H |
2700 |
3000 |
||||
|
B1 |
250 |
300 |
400 |
400 |
500 |
|
|
D |
25 |
25 |
25 |
25 |
25 |
|
|
D1 |
20 |
20 |
25 |
25 |
25 |
|
注：投加的藥劑為有機高分子聚合物，配制濃度2-5%。，熟化時間一般為1-2h，整機功率不包括計量泵功率。*為配帶真空上料功能（GTFz型）的功率。
外形尺寸表
|
型號 |
E |
F |
φ |
|
GTF1000 |
2050 |
950 |
DN25 |
|
GTF1500 |
2550 |
1050 |
DN25 |
|
GTF2000 |
2550 |
1250 |
DN25 |
|
GTF2500 |
3050 |
1250 |
DN32 |
|
GTF3000 |
3050 |
1550 |
DN32 |
|
